DIGITALISATION

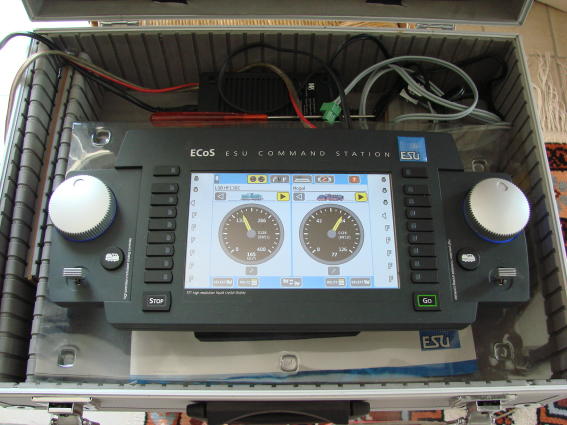

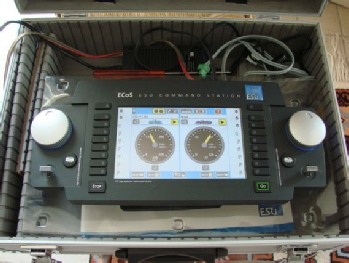

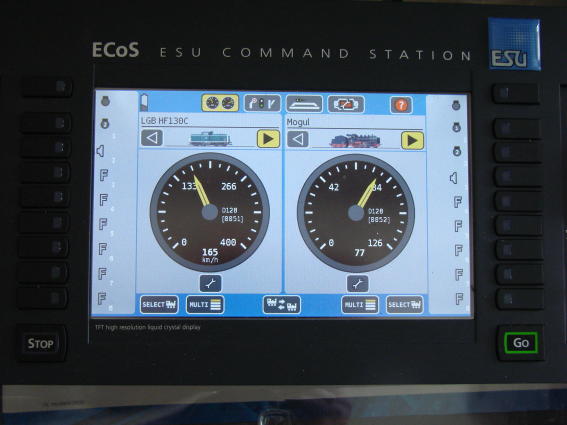

La digitalisation est assurée par une centrale ESU Ecos 50200 montée dans une valise, ce qui facilite son transport et son utilisation sur d'autres réseaux, dont des réseaux à l'échelle H0.

La programmation des décodeurs embarqués dans les locomotives se fait sur un rail de programmation indépendant du réseau (voir ci-dessous).

Jusqu'ici, les contacts au niveau de la voie s'avèrent de bonne qualité et je ne constate pas de problèmes particuliers.

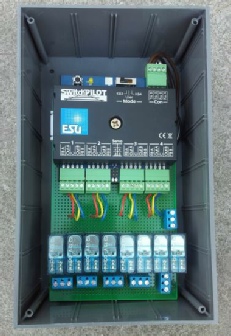

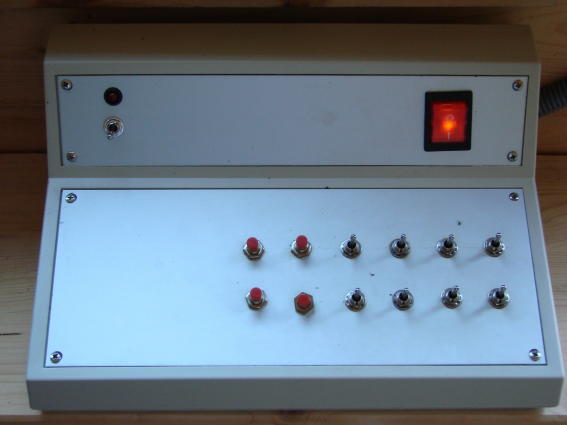

Les aiguillages sont commandés soit au départ du pupitre (photo ci-dessus) soit au départ de la centrale digitale Ecos en liaison avec un décodeur ESU (photo de gauche). Celui-ci est normalement prévu pour commander des aiguillages magnétiques à 2 bobines. Les aiguillages LGB étant actionnées par un moteur (2 fils) alimenté en courant continu, le problème a été résolu par un jeu de relais (2 par aiguillage).



DONNEES TECHNIQUES


Echelle:  "G" (1:22,5)


Voie:

largeur: 45 mm

          hauteur: code 332 (0,332'')

          métal: laiton nicklé

          marque: LGB et PIKO

          pose: ballast et béton



Appareils de voie:

6 aiguillages électromagnétiques


Alimentation:

tension: 0 à 18 volts

         puissance: 5 ampères

        courant: continu ou digital


Circuit: longueur: 55 mètres


Ouvrages d'art:

1 tunnel

         3 ponts

  1 viaduc


Conduite:  analogique & digital

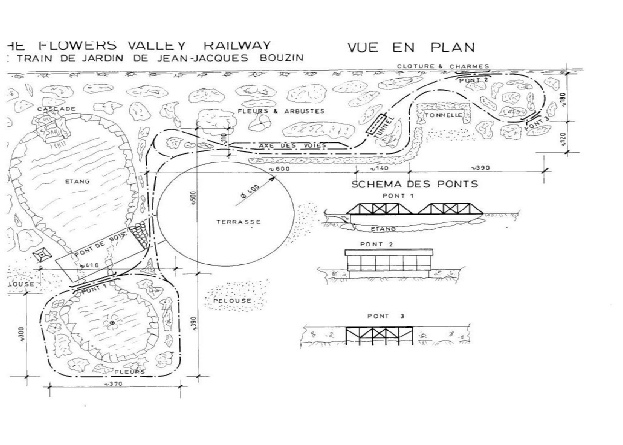

PLAN DU RESEAU

Quelques informations techniques applicables à tous les types de trains miniatures:
